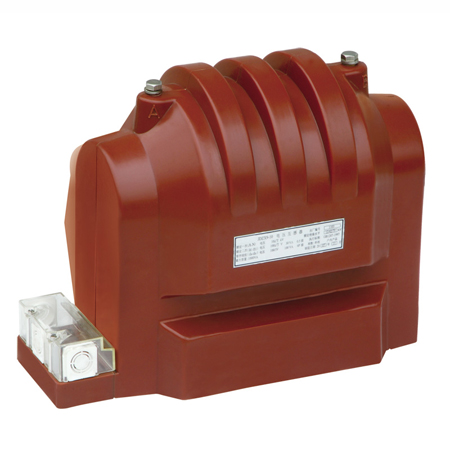

FDGE9型放電線圈
產品概述：

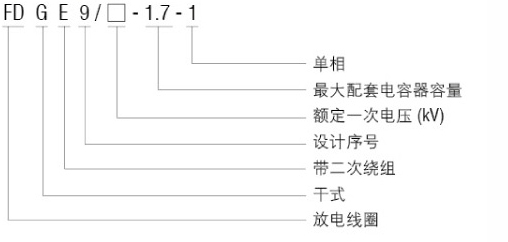

FDGE9型放電線圈適用于額定頻率為50Hz或60Hz、額定電壓為10kV及以下的電力系統中,與高壓并聯電容器組并聯連接, 當電容器組與系統斷開后, 能在5s 內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。產品符合DL/T 653-1998《電壓并聯電容器用放電線圈訂貨技術條件》之規定。型號及其含義：
正常使用條件：
安裝場所: 戶內。
環境溫度: 最高40℃；最低-5℃；日平均不能超過30℃。
大氣條件: 大氣中無嚴重污穢。
結構與特點：
本系列放電線圈為支柱式結構，采用環氧樹脂全封閉環氧澆注，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物。互感器二次出線端子處安裝接線端子盒，端子盒正面和側面各有一個孔與出線端配合供引出接線用，安全可靠。產品底板上有接地螺栓及供安裝用的六個安裝孔。

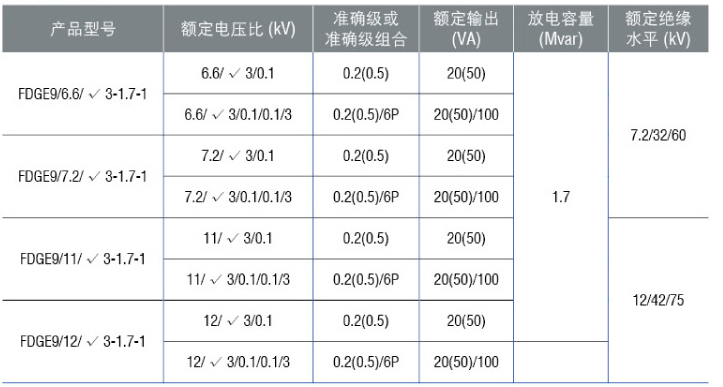

技術參數：

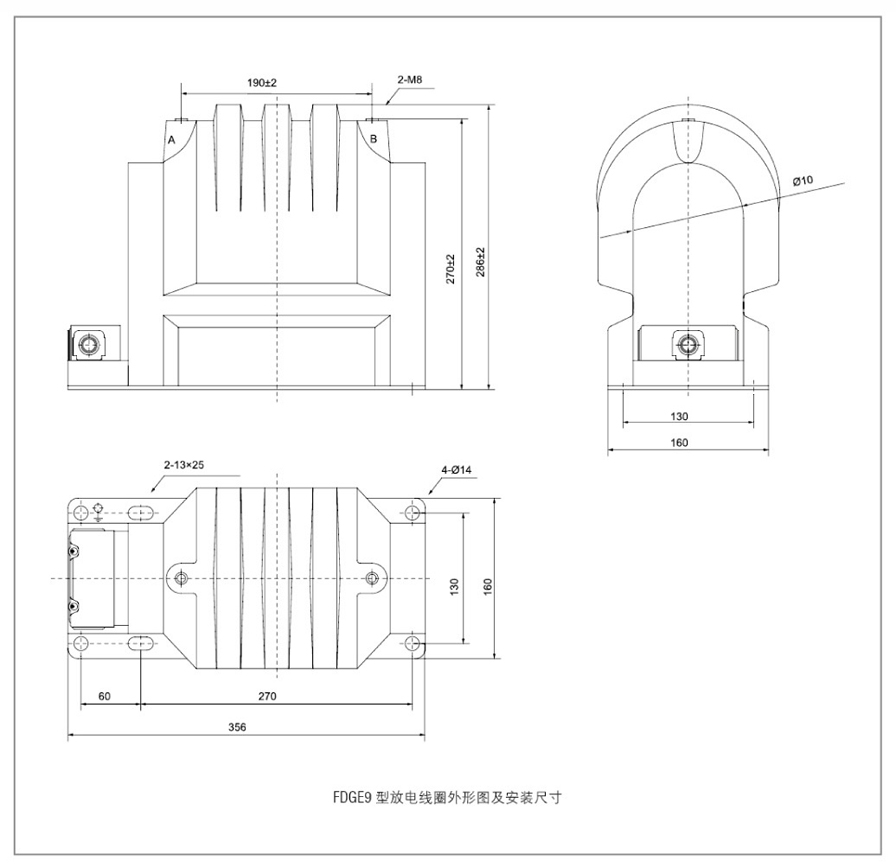

外形圖及安裝尺寸：
訂貨時請?zhí)峁┮韵聟?shù)：
1、產品型號;
2、額定電壓比KV;
3、準確級組合及額定輸出VA;
4、放電容量Mvar;
5、環境海拔高度m;
注:用戶如有特殊要求可與我公司協商確定;
