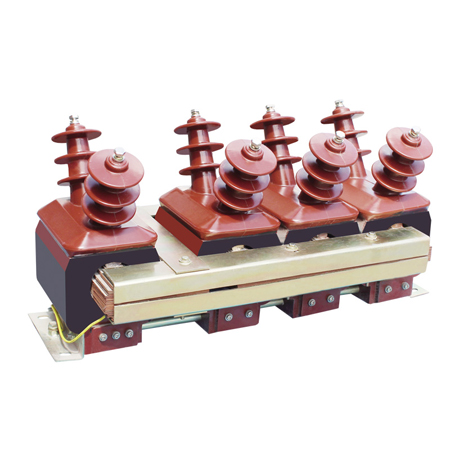

JSZF2-10(F)型防諧振電壓互感器
產品概述：

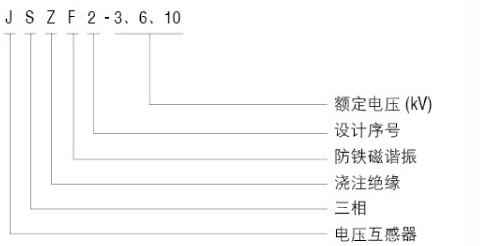

JSZF2-10(F)型電壓互感器是繼三相五柱電壓互感器之后，為消除因不同程度接地后導致互感器發生鐵磁諧振燒毀這一公害而研制的一種新型電壓互感器。適用于額定頻率為50Hz或60Hz、額定電壓為3-10kV的交流電力系統中，作電能計量、電壓監測和繼電保護用。產品執行標準為GB20840.1-2010、GB20840.2-2013。型號及其含義：
正常使用條件：
安裝場所: 戶內。
環境溫度: 最高40℃；最低-5℃；日平均不能超過30℃。
大氣條件: 大氣中無嚴重污穢。
結構與特點：
本系列電壓互感器為半封閉環氧澆注式，體積小，抗分頻、工頻諧振，在系統產生諧振或單相接地故障，并與接地保護系統有效配合時，互感器能正常運行且不被破壞。互感器采用一臺三相三柱與一臺單相雙柱電壓互感器組合而成，三相三柱PT中端點N不接地，而串聯在一臺單相PT一個端子N上，另一端子0運行時必須接地。

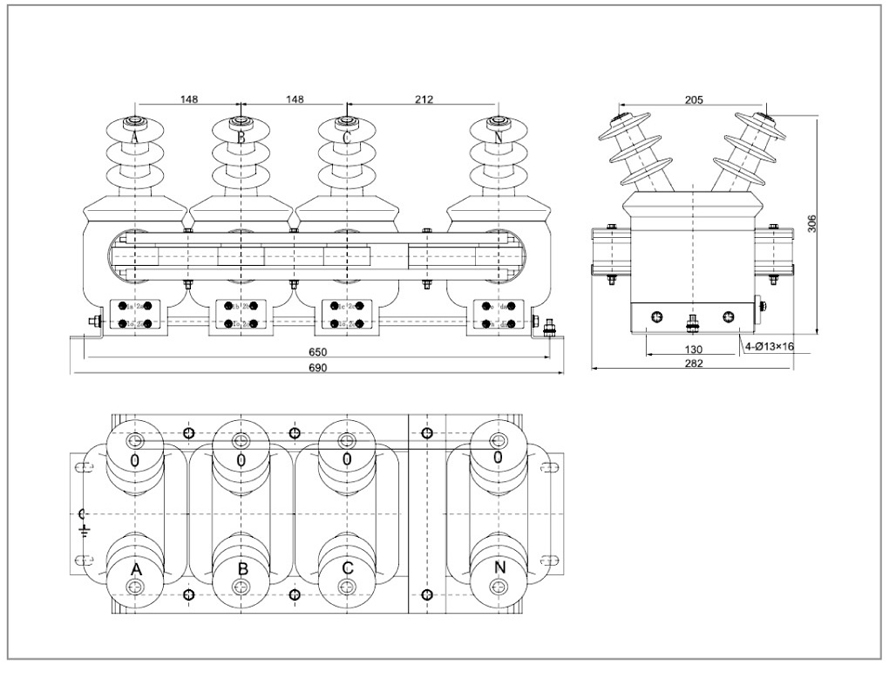

外形圖及安裝尺寸：
接線原理圖：
訂貨時請?zhí)峁┮韵聟?shù)：1、產品型號;
2、額定電壓比KV;
3、準確級組合及額定輸出VA;
4、環境海拔高度m;
注:用戶如有特殊要求可與我公司協商確定;
