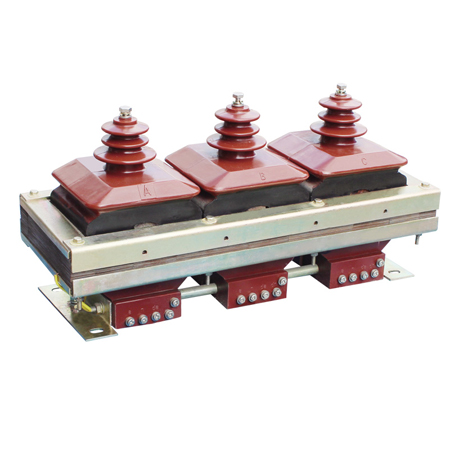

JSZW3-3、6、10型電壓互感器
產品概述：

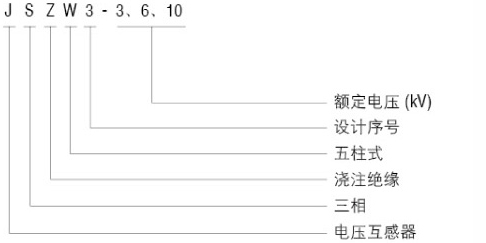

JSZW3-3、6、10型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為3-10kV的交流電力系統中，作電能計量、電壓監測和繼電保護用。產品執行標準為GB20840.1-2010、GB20840.2-2013。型號及其含義：
正常使用條件：
安裝場所: 戶內。
環境溫度: 最高40℃；最低-5℃；
大氣條件: 大氣中無嚴重污穢。
結構與特點：
本系列電壓互感器為半封閉環氧澆注式，在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。澆注式中有圓筒式同心組合的一次、二次線圈。鐵芯用優質的硅鋼片疊裝而成。根據安裝方式本產品分為A 和B 型。A 型產品為側面安裝，安裝孔在鐵芯夾件上。B 型產品有安裝底座，靠底座固定安裝產品。

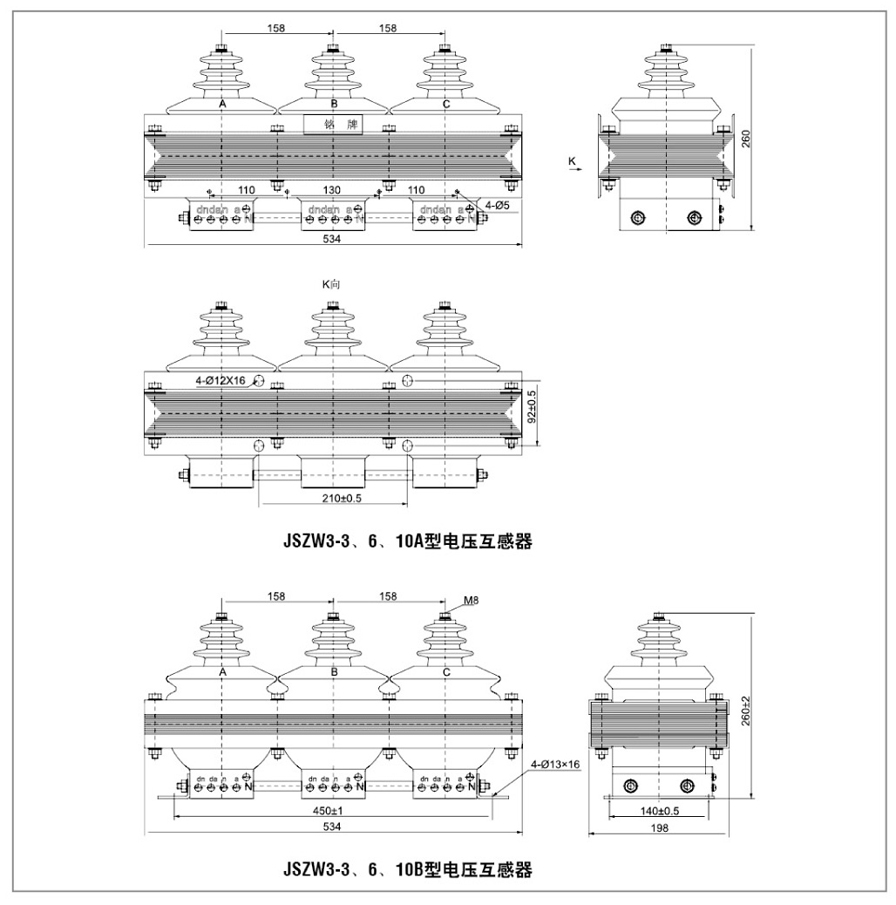

外形圖及安裝尺寸：
訂貨時請?zhí)峁┮韵聟?shù)：
1、產品型號;
2、額定電壓比A;
3、準確級組合及額定輸出VA;
4、環境海拔高度m;
注:用戶如有特殊要求可與我公司協商確定;
